【物理】高校物理の全体地図—物理基礎から物理へ・力学 熱 波 電磁気 原子のつながりと大学物理への橋｜武蔵野個別指導塾

力学・熱・波・電磁気・原子を、エネルギーと波の共通点で結びます。速度のグラフ、気体の仕事、回路、光子の例題を通して、物理基礎からの復習順と数学IIIへのつながりを確かめられます。

よくあるのは、卒業アルバムを開いた居間で、理科室の写真をきっかけに物理のノートも開き、「力学の問題は解けるのに、電気や原子まで同じ科目なのはなぜだろう」と手が止まる場面です。ばね、気体、音、回路、電子という別々の対象が並ぶと、単元が変わるたびに勉強を最初から始めているように感じるかもしれません。公式を単元ごとに覚えただけでは、似た考え方を使える場面が見えにくくなります。

高校物理の全体を見渡すと、物体の運動を扱う力学を土台に、エネルギーの出入り、振動の伝わり方、電気と磁気の相互作用、原子の振る舞いがつながっています。ただし、共通する考え方があることと、同じ公式を無条件で使えることは別です。対象と条件を確かめながら地図をたどると、「次に何を学ぶか」だけでなく、「今のつまずきはどこへ戻ればよいか」も判断できます。大学物理への橋も、新しい公式を先取りするより、このつながりを言葉で説明できるところから架かります。

この単元で身につけること

• 5分野の対象を区別します。力学は運動と力、熱は温度や気体の状態変化、波は振動の伝わり、電磁気は電荷・電流・電場・磁場、原子は電子や光子、原子核などを扱う分野です。
• 共通するエネルギーの見方を使います。エネルギーとは仕事をする能力を表す量で、形が変わっても出入りを含めて収支を考えられます。どこまでを一つの系、つまり考察する対象のまとまりとするかが出発点です。
• 物理基礎から復習する順序を決めます。速度と加速度、力のつり合い、仕事とエネルギー、波の速さ、電流と電圧を足場にすると、発展科目の公式を意味から読み直せます。
• 数学を現象の説明に結びつけます。比例、グラフの傾きと面積、三角比を使う理由を確かめ、その先に数学IIIの微分・積分がどうつながるかを見通します。
• 共通点と適用範囲を一緒に説明します。光には波としての性質と粒子としての性質があり、波の式だけでは光電効果の特徴を説明できないことまで区別します。

物理基礎で学んだ「量の意味を確かめ、図を描き、法則で関係づける」という手順は、そのまま発展科目「物理」の全分野へつながっています。

基本の考え方

5分野をつなぐ道は一つではありません

力学では、物体がどちらへどれくらい速く動くかを、位置・速度・加速度で表します。速度は位置の時間変化を表し、加速度は速度の時間変化を表す量です。力が運動を変える関係を示すのが運動方程式です。質量が一定の物体について、合力のある方向の成分を F、同じ方向の加速度を a、質量を m とすれば、F＝ma と書けます。力を加えた向きと速さの増減を結びつける前に、座標軸の正の向きを決める必要があります。

熱の分野では、温度・圧力・体積など、物体や気体を全体として見た量を使います。温度は熱運動の激しさに関係する指標で、熱とは温度差によって移動するエネルギーです。内部エネルギーは物体内部の分子などの微視的な運動や相互作用に由来するエネルギーの総和です。理想気体という、分子の体積や分子間力の影響を無視する模型では、内部エネルギーを分子の運動と結びつけて考えます。したがって熱の理解には、力学で学ぶ運動や仕事の考え方が役立ちます。

波は、ある場所の振動が周囲へ伝わる現象です。水面の上下運動が横へ広がるように、各点の動きの向きと、波の進む向きは必ずしも同じではありません。音では空気などの媒質が必要ですが、光を含む電磁波は真空中でも伝わります。波の分野で学ぶ重ね合わせ、干渉、回折は、音から光へ対象を変えても使える考え方です。干渉は複数の波が重なって強め合ったり弱め合ったりする現象、回折は波が障害物の背後などへ回り込む現象を指します。

電磁気では、電荷のまわりにできる電場や、電流などによってできる磁場を通して力の働きを考えます。電場は、置いた電荷に電気力が働く空間の状態です。磁場は、磁石や電流などに磁気的な力が働く空間の状態です。電場中の荷電粒子の運動を求めるときには、電気力を求めた後で運動方程式を使います。電磁気を学ぶ間も、力学は使い続ける土台なのです。

原子の分野では、光をエネルギーのまとまりである光子として扱う考えや、電子にも波としての性質があることを学びます。原子は原子核と電子からなるため、電気的な相互作用の知識が足場になります。ただし、電子を小さな球に見立てて古典的な運動の考えだけを当てはめても、原子が示す性質をすべて説明することはできません。原子の学習は、既に知っている模型がどこまで有効かを確かめる学習でもあります。

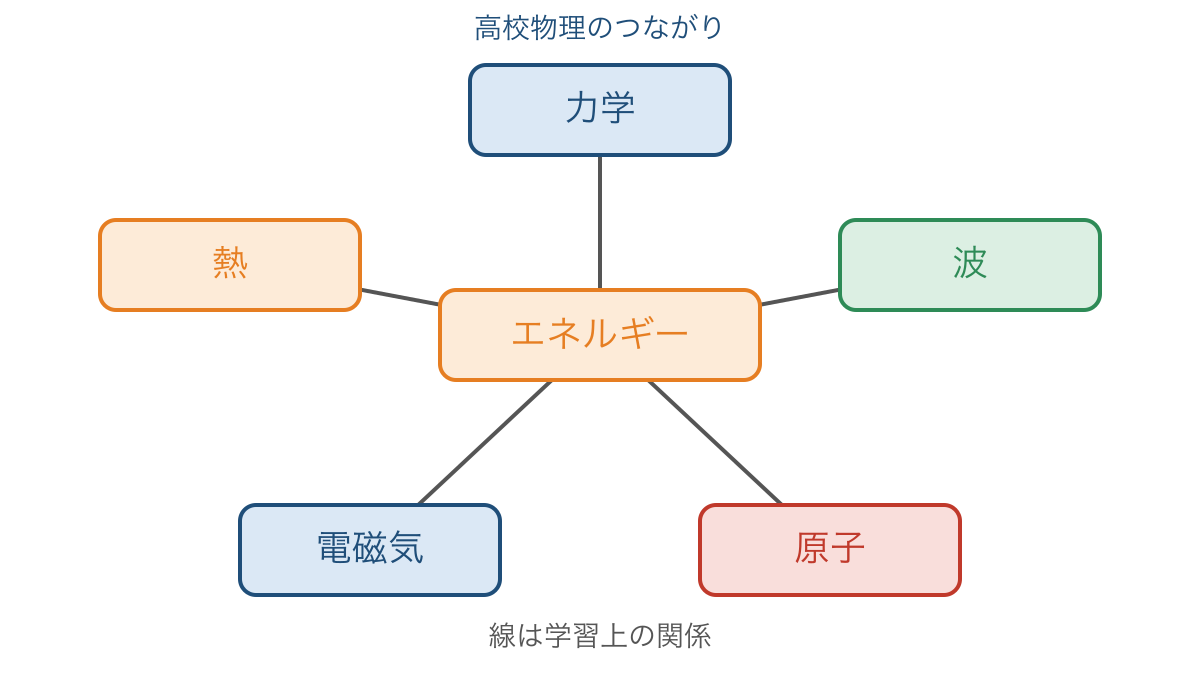

図1のように、5分野はエネルギーという共通の視点で結びつけられます。この図の線は学習上の関係を示しており、エネルギーが必ずその順に流れることや、各分野を一方向にしか学べないことを表していません。例えば発電機は、力学的な運動と電磁誘導を結びます。抵抗での発熱は電気と熱を結び、光の吸収・放出は波と原子を結びます。一つの現象を複数の分野から説明できる点に、全体を学ぶ意味があります。

保存する量と変化する量を分けます

エネルギー保存則を使うときには、まず系の境界を決めます。外からエネルギーが入れば系のエネルギーは増え、外へ出れば減ります。出入りまで含めた全体で収支が合うことと、選んだ系のエネルギーが変わらないことを混同しないようにします。仕事は、力が物体を移動させることで移されるエネルギーです。一定の力が移動の向きと一致するとき、力 F と移動距離 s の積 W＝Fs で表します。

力学的エネルギーは、運動エネルギーと位置エネルギーの和です。摩擦があると、物体の力学的エネルギーの一部が内部エネルギーなどへ移るため、力学的エネルギーだけは保存しない場合があります。「エネルギーが保存する」と書く前に、何のエネルギーを合計しているのかを言えることが必要です。

運動量は質量と速度の積で、向きをもつ量です。直線運動なら、決めた正の向きに対して符号を付けて計算できます。系に働く外力の力積、つまり外力の時間的な積み重ねが0なら、系の全運動量は保存します。運動量保存と力学的エネルギー保存では成立条件が違い、衝突で物体が合体する場合などには、前者が使えても後者は使えません。

回路にも保存の考え方があります。定常電流が流れる回路の分岐点では、電荷がたまり続けないため、流れ込む電流の合計と流れ出る電流の合計が等しくなります。電圧は電位差であり、電荷1 C当たりのエネルギーの変化に対応します。電流は電荷の流れを表す量なので、電圧と電流を同じ意味で扱わないことが大切です。保存則を使うときには、エネルギー・運動量・電荷のどれを数えているかを明確にします。

学ぶ順序と数学IIIへの接続を整理します

学習順の目安は、物理基礎の運動と力を固め、仕事とエネルギーを学び、それを使って熱や発展的な力学へ進むことです。波の基本を学んだ後には音・光へ進み、電流と回路を確かめた後には電場・磁場・電磁誘導へ進めます。最後に、光と電子を扱うための足場をそろえて原子の分野を学ぶと、既習事項との関係が見えやすくなります。授業の進度は学校によって異なるため、この順序は唯一の決まりではなく、復習の依存関係を見つけるための目安です。

数学では、初めに比例と反比例、文字式の整理、グラフの読み取りが必要です。力を斜めの方向へ分解するときには三角比を使い、向きをもつ量を扱うときにはベクトルを使います。速度をベクトル v と書く場合、速さだけでなく向きも情報に含まれています。向きが変わる等速円運動では、速さが一定でも速度が変化するため加速度があります。

数学IIIの微分は、変化する量の瞬間の変化率を扱います。位置と時刻のグラフなら、ある時刻の接線の傾きがその瞬間の速度に対応します。積分は細かな量の積み重ねを扱い、速度と時刻のグラフの符号付き面積が変位に対応します。高校物理では、等速運動なら長方形、等加速度運動なら三角形や台形の面積で同じ関係を確かめられます。微分積分をまだ学んでいなくても、グラフと面積から意味を理解できます。

大学の力学は運動の法則を、電磁気学は電場と磁場の関係を、量子力学は原子や電子などの振る舞いを、より一般的な形で扱う学びにつながります。ここで大学の方程式を覚える必要はありません。「どの量が変化するか」「何が保存するか」「使っている模型は何か」という高校物理の問いが、その先にも続くと押さえておきましょう。

例題で解き方を確かめる

ここからの数値の答えは有効数字3桁で示し、途中の計算では丸めません。光については教科書で用いる定数として、真空中の光の速さ c＝3.00×10⁸ m/s、プランク定数 h＝6.63×10⁻³⁴ J s を使います。定数の記号と、その問題で何を表す量なのかを一緒に確認します。

例題1　運動のグラフから力とエネルギーをつなぐ

水平な床の上で、質量2.00 kgの物体が静止状態から一定の加速度2.00 m/s²で3.00 s動きました。摩擦はなく、物体に働く水平方向の力は一定とします。この力の大きさ、移動距離、力のした仕事を求め、運動エネルギーの増加と比べましょう。

1. 運動方向を正とし、水平方向の合力を調べます。鉛直方向では重力と垂直抗力がつり合っているため、水平方向の運動方程式は F＝ma です。F＝2.00×2.00＝4.00 N と求まります。
2. 一定の加速度では、速度の増加は加速度と経過時間の積です。初速度が0なので、3.00 s後の速度は v＝at＝2.00×3.00＝6.00 m/s となります。速度のグラフは原点から右上がりの直線になります。
3. 移動距離をグラフの面積で求めます。短い時間の間の移動は「その間の速度×時間」で表せるので、それを足し合わせた面積が変位になります。速度がずっと0以上の今回では、変位と移動距離が等しく、s＝3.00×6.00÷2＝9.00 m です。
4. 力の向きと移動の向きが同じなので、仕事は W＝Fs＝4.00×9.00＝36.0 J です。運動エネルギー K＝mv²/2 に代入しても K＝2.00×6.00²÷2＝36.0 J となり、初めの運動エネルギーが0なので、合力の仕事と増加量が一致します。

答え：力4.00 N、移動距離9.00 m、仕事36.0 J、運動エネルギーの増加36.0 Jです。

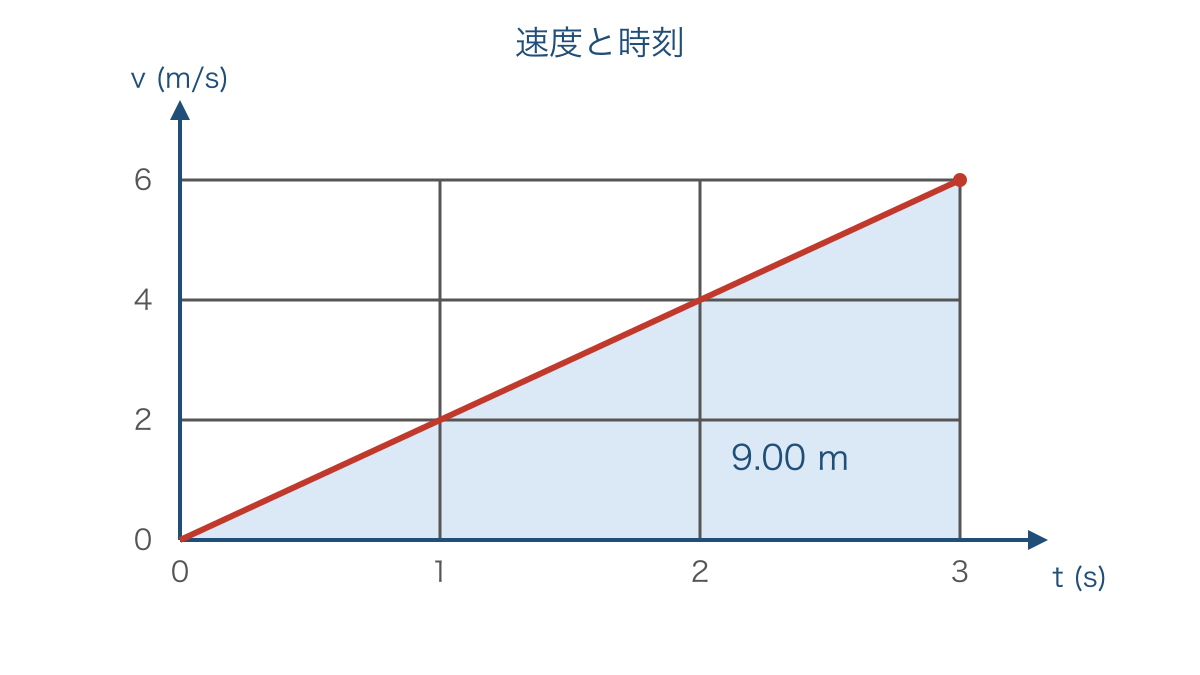

図2のように、速度と時刻のグラフの傾きは加速度、塗った三角形の面積はこの間の変位です。横軸は時間、縦軸は速度なので、面積に対応する単位は s×m/s＝m となります。図形の面積を求めるだけでなく、何の物理量になるかを単位でも確かめられます。

運動エネルギーの式の形も、今回の運動からたどれます。静止から一定の加速度で動くとき、s＝at²/2 と v＝at から v²＝2as が得られます。W＝Fs＝mas にこの関係を使えば W＝mv²/2 となり、仕事によって増える運動のエネルギーをこの形で表せます。高校物理で使うこの式は、速さが光の速さに比べて十分小さい範囲での式です。

例題2　気体の仕事を力学から読み直す

一定の圧力1.00×10⁵ Paで、気体の体積が2.00×10⁻³ m³から5.00×10⁻³ m³へゆっくり増えました。この間に気体は5.00×10² Jの熱を吸収しました。気体のした仕事と内部エネルギーの変化を求めましょう。圧力のつり合いを保ちながら動く、摩擦のないピストンを考えます。

1. 仕事の向きを言葉で決めます。気体がピストンを外へ押すので、気体が外部にする仕事を正とする約束では W は正です。この約束を決めてから式を書けば、熱力学第一法則の符号を判断できます。
2. 体積の増加量を求めます。ΔV＝5.00×10⁻³−2.00×10⁻³＝3.00×10⁻³ m³ です。記号Δは「後の値から前の値を引いた変化量」を表します。仕事には最終体積ではなく、この変化量を使います。
3. 仕事を W＝pΔV で求めます。ピストンの断面積を A、移動距離を s とすれば、圧力による力は pA、体積の増加は As なので、力学の仕事 pAs が pΔV に書き換わります。W＝1.00×10⁵×3.00×10⁻³＝3.00×10² J です。
4. 熱力学第一法則 Q＝ΔU＋W を使います。入った熱Qが内部エネルギーの増加ΔUと外へした仕事Wに振り分けられるため、ΔU＝5.00×10²−3.00×10²＝2.00×10² J です。

答え：気体のした仕事は3.00×10² J、内部エネルギーは2.00×10² J増加します。

圧力が変わる場合は、同じ数値のpを体積変化に掛け続けることはできません。ゆっくり進む変化の圧力と体積のグラフでは、その曲線の下の符号付き面積が気体の仕事を表します。一定圧力なら長方形の面積で求められ、数学IIIを学んだ後は積分による表し方へつながります。

例題3　回路の電力をエネルギーの言葉に直す

抵抗値6.00 Ωの抵抗に、一定の電圧12.0 Vを加えました。抵抗値は変わらないとし、電流と、10.0 sの間に抵抗で発生するジュール熱を求めましょう。ジュール熱は、電流が流れることによって抵抗で発生する熱を指します。

1. 電圧・電流・抵抗を区別して、オームの法則 V＝RI を使います。これは抵抗値が一定とみなせる今回の抵抗に適用する関係です。I＝V/R＝12.0/6.00＝2.00 A となります。
2. エネルギーの移動を考えるため、流れた電気量を求めます。電流は単位時間当たりに通過する電気量なので、一定の電流では q＝It です。q＝2.00×10.0＝20.0 C となります。
3. 電圧は電気量1 C当たりのエネルギーに対応するため、抵抗が受け取る電気エネルギーは qV です。q＝It を代入すると、E＝VIt＝12.0×2.00×10.0＝2.40×10² J となります。今回はこれがジュール熱になります。
4. 単位時間当たりのエネルギーである電力も確認します。P＝E/t＝VI＝24.0 W です。Wという単位記号はワットを意味し、例題1で仕事を表した量の記号Wとは使い方が違います。

答え：電流は2.00 A、10.0 s間のジュール熱は2.40×10² Jです。

電流が抵抗を通る前後で少なくなり、その減った分が熱になるわけではありません。定常状態の一つの抵抗では、流れ込む電流と流れ出る電流は等しく、電気的なエネルギーが内部エネルギーへ変わります。電荷の保存とエネルギーの変換を分ければ、電磁気と熱のつながりを正確に説明できます。

例題4　波長から光子のエネルギーを求める

真空中の波長が400 nmの光について、振動数と光子1個のエネルギーを求めましょう。ここで400 nmは有効数字3桁として扱います。nmはナノメートルで、1 nm＝10⁻⁹ m です。

1. 波長をmに直します。λ＝4.00×10⁻⁷ m です。波長λは同じ振動状態にある隣り合う2点の間隔であり、例えばある時刻の波形で隣り合う山と山の距離です。
2. 波の速さと振動数を結びます。1周期の時間Tに波が1波長進むので、c＝λ/T です。振動数fは1 s当たりの振動回数で f＝1/T ですから、c＝fλ が得られます。f＝c/λ＝7.50×10¹⁴ Hz です。
3. 光子1個のエネルギーには E＝hf を使います。これは古典的な波の式から導ける式ではなく、光量子の考えで用いる基本関係です。波の関係と組み合わせれば E＝hc/λ となり、E＝6.63×10⁻³⁴×7.50×10¹⁴＝4.9725×10⁻¹⁹ J です。
4. 最後に有効数字3桁へ丸めます。エネルギーは4.97×10⁻¹⁹ Jとなります。これは光全体のエネルギーではなく、光子1個分の値であることを答えに添えます。

答え：振動数は7.50×10¹⁴ Hz、光子1個のエネルギーは4.97×10⁻¹⁹ Jです。

同じ振動数の光子がN個あるなら、合計のエネルギーはN倍になります。「一つの光子がもつエネルギー」と「届いた光の総エネルギー」を区別すると、波長と光の強さを混同せずに原子の学習へ進めます。

つまずきやすいところと直し方

誤り1　保存則が出たら同じ式を使う

誤った書き方：「衝突ではいつも運動エネルギーの和が保存する」→どこが違うか：外力の力積を無視できる条件で保存するのは全運動量です。衝突の前後で全運動エネルギーも保存するのは弾性衝突の場合で、合体などの非弾性衝突では一般に保存しません。運動エネルギーの一部が変形や内部エネルギーなどに移るからです。

正しい書き方：「この2物体を系とし、衝突中の外力の力積を無視できるので、全運動量が保存する」とします。運動エネルギーについては別に比較します。エネルギーそのものが消えるわけではなく、どの形に移ったかまで含めれば収支を考えられます。力学から熱へつながる箇所なので、失われた運動エネルギーをすべて同じ物体の温度上昇と決めつけないようにします。

誤り2　仕事の符号を公式だけで覚える

誤った書き方：「熱を加えたので、内部エネルギーの増加は必ず吸収した熱に等しい」→どこが違うか：気体が膨張して外部へ仕事をすれば、その分のエネルギーが外へ出ます。熱の出入りだけで、内部エネルギーの変化は決まりません。

正しい書き方：「気体が吸収した熱を正のQ、気体が外へする仕事を正のWとし、ΔU＝Q−W」とします。気体が外部からされる仕事を正のW′と定めるなら、W′＝−WなのでΔU＝Q＋W′です。この2つは異なる法則ではなく、仕事の向きに対する符号の約束が違います。式の前に「誰が誰へ仕事をするか」を書けば、力学の仕事との接続も確かめられます。

誤り3　光が強いほど光子1個のエネルギーが大きい

誤った書き方：「同じ色の光を強くすると、E＝hf のfが大きくなる」→どこが違うか：同じ振動数の光の強さを増すことは、単位時間・単位面積当たりに届く光子の数を増やすことに対応します。光子1個のエネルギーを決めるfまで大きくなるわけではありません。

正しい書き方：「同じ振動数なら光子1個のエネルギーは一定で、光の強さの増加は光子の到来数の増加に対応する」とします。一方、真空中の波長が短くなるなら、c＝fλよりfが大きくなり、光子1個のエネルギーも大きくなります。

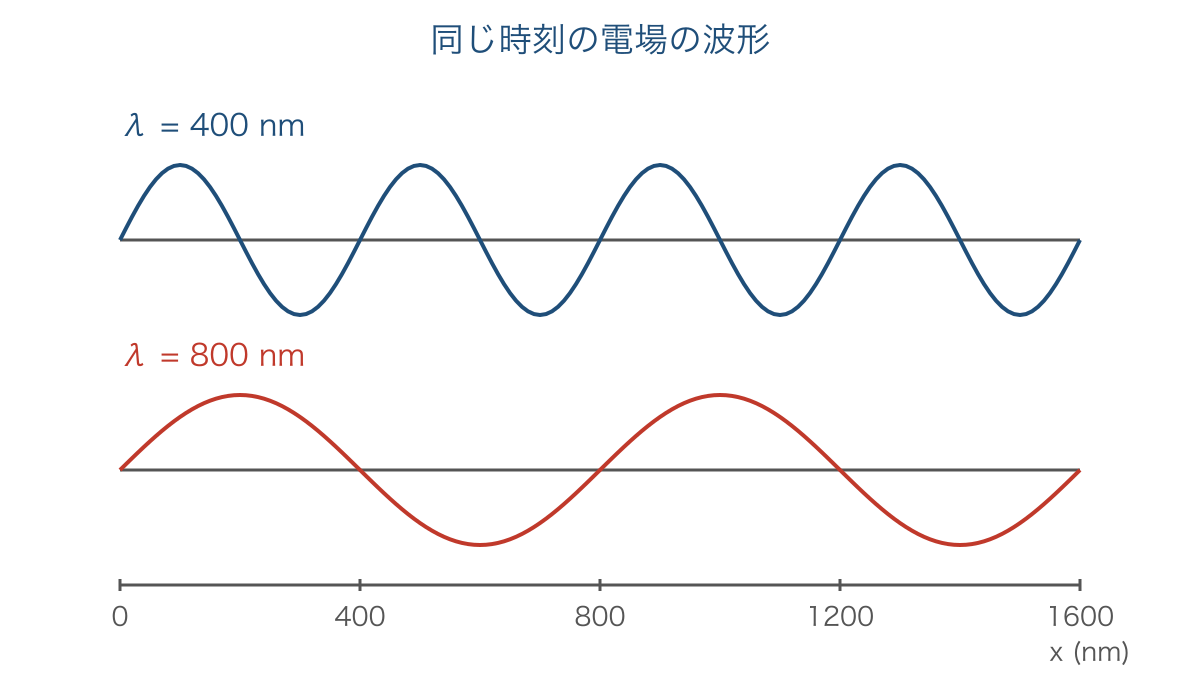

図3のように、同じ1600 nmの区間に、波長400 nmの波は4波長分、波長800 nmの波は2波長分入ります。これは同じ時刻の電場の波形を、振幅をそろえて模式的に示した図です。縦方向の大きさは光子1個のエネルギーを表していません。真空中では両者の速さが同じなので、波長400 nmの光は800 nmの光に対して振動数が2倍、光子1個のエネルギーも2倍です。

この区別は光電効果へつながります。光電効果は、金属に光を当てると電子が飛び出す現象です。飛び出すために必要な最小のエネルギーを仕事関数と呼びます。高校で扱う通常の光電効果では、光子1個のエネルギーが仕事関数に足りなければ、光を強くするだけでは電子は飛び出しません。波の知識を原子へ持ち込む際には、何を連続的な波として表し、何を光子1個の量として表すのかを分ける必要があります。

練習問題

練習1　同じ加速度で時間を変える

質量1.50 kgの物体が静止状態から一定の加速度2.00 m/s²で4.00 s動きます。摩擦はなく、合力は運動方向に一定です。最後の速さ、移動距離、合力の仕事を求めましょう。また、速度と時刻のグラフのどの部分が移動距離を表すかも説明しましょう。

練習2　熱の収支を読む

ある気体が8.00×10² Jの熱を吸収し、外部に3.00×10² Jの仕事をしました。内部エネルギーの変化を求めましょう。気体が外部からされる仕事を正とする約束では、仕事の値をどう書くかも答えましょう。

練習3　回路から熱へつなぐ

抵抗値4.00 Ωの抵抗に8.00 Vの一定の電圧を加えます。抵抗値は一定です。流れる電流と、5.00 sの間に発生するジュール熱を求めましょう。「抵抗の中で電流が消費される」という説明が適切かも判断しましょう。

練習4　波長の違いを光子に結びつける

真空中で波長800 nmの光について、振動数と光子1個のエネルギーを求めましょう。800 nmは有効数字3桁として扱い、定数は例題4と同じものを使います。波長400 nmの光子1個のエネルギーと比べ、何倍になるかも答えましょう。

答えと解説

練習1：最後の速さは8.00 m/s、移動距離は16.0 m、仕事は48.0 Jです。速さは2.00×4.00で求め、移動距離は速度と時刻のグラフで直線と時間軸に挟まれた三角形の面積4.00×8.00÷2から求めます。力は1.50×2.00＝3.00 Nなので、仕事は3.00×16.0＝48.0 Jです。運動エネルギー1.50×8.00²÷2とも一致します。

練習2：内部エネルギーは5.00×10² J増加します。気体がする仕事を正とすれば、ΔU＝8.00×10²−3.00×10²です。気体がされる仕事はW′＝−3.00×10² Jであり、ΔU＝Q＋W′としても同じ結果になります。符号は仕事の方向を表しており、結果に合わせて後から変更するものではありません。

練習3：電流は2.00 A、ジュール熱は80.0 Jです。I＝V/R＝8.00/4.00、E＝VIt＝8.00×2.00×5.00です。電流が消費されるという説明は不適切で、定常状態では抵抗に流れ込む電流と流れ出る電流が等しくなります。電気的なエネルギーが内部エネルギーへ変わると説明します。

練習4：振動数は3.75×10¹⁴ Hz、光子1個のエネルギーは2.49×10⁻¹⁹ Jで、400 nmの光子の0.500倍です。波長8.00×10⁻⁷ mからf＝c/λを求め、E＝hfを使います。比は丸めた答えを割るのではなく、E＝hc/λの比例関係から求めると正確です。波長が2倍なら振動数と光子1個のエネルギーは半分になります。

次の単元へのつながりと家庭での確かめ方

全体地図を見た後は、最も苦手な単元の公式集を開く前に、その単元が借りている土台を確かめます。例えば、電場中の運動が難しいなら運動方程式と力の図へ、気体の仕事が難しいなら力学の仕事と面積へ、光子の計算が難しいなら波長・振動数・単位換算へ戻ります。戻る場所が具体的であれば、得意な分野まで全部やり直す必要はありません。

家庭での確かめ方の1つ目は、5分間で紙に「力学・熱・波・電磁気・原子」と書き、2分野をつなぐ現象を一つ選んで説明することです。例えば「抵抗の発熱」を選んだら、電流・電圧からエネルギーを求める道筋と、熱になるという説明を添えます。公式が浮かばなくても、何がどこからどこへ移るのかを言葉で示せれば、復習の出発点になります。

2つ目は、別の5分間で例題1の速度のグラフを描き直し、横軸・縦軸・傾き・面積が表す量と単位を記入することです。その後、圧力と体積のグラフなら面積の単位がPa×m³＝Jになることを比べます。同じ「面積」でも、軸の量が違えば表す物理量が違うと確かめられます。

個別指導で確認する際には、式変形だけでなく、記号の意味、座標の正の向き、系の境界まで戻って説明を聞きます。保護者がお子さまの学習を見守る場合も、公式を何個覚えたかだけでなく、「なぜその式を選んだのか」を短く話してもらうと、理解のつながりを確かめやすくなります。

まとめ

高校物理の地図は、5分野を一枚に並べた時点では完成しません。まだ習っていない現象に出会ったとき、対象を決め、量を区別し、条件に合う法則を選べることで役立ちます。電気の問題に力学を使ってよい理由や、熱の問題で面積を求める理由を説明できれば、単元名の境目を越えて考え始めています。

大学へ進んで扱う模型や数学が広がっても、式の意味と適用範囲を確かめる姿勢は続きます。物理の全体像をつかむ鍵は、公式の数ではなく、異なる現象の間に条件つきのつながりを見いだすことにあります。
