【中学受験理科】実験器具と操作を図解で総まとめ—メスシリンダー 上皿てんびん 顕微鏡 ガスバーナー 記述の書き方｜武蔵野個別指導塾

液面の読み取り、上皿てんびんの操作、顕微鏡の倍率を3枚の図と例題で確かめます。ガスバーナーの安全な扱いと、操作の理由を筋道立てて書く方法まで家庭学習に役立ててください。

よくあるのは、学習発表会の練習の合間の音楽室で、実験の説明係になったお子さまが「メスシリンダーは水の体積を測るもの」と言えたのに、「どうして目を液面の高さに合わせるの」と聞かれて止まるという場面です。器具の名前と用途を覚えていても、操作の理由まで説明するには、もう一段考える必要があります。

実験器具の問題は、細かい作法をどれだけ覚えたかだけを問うものではありません。測る位置が変わると数値が変わること、器具を近づける順序を誤ると標本を傷つけることなど、操作と結果のつながりを確かめています。そのつながりが見えると、見慣れない装置の図でも、どこに注目すべきかを考えられます。

まず測りたい量を決め、次に器具を選び、最後に正しく使えたかを確認しましょう。ここでは、体積と重さの読み取りから顕微鏡の観察、加熱器具の注意、理由を伝える記述まで、1つずつつないで学びます。

この単元で身につけること

• 測りたい量に合う器具を選びます。体積を測るメスシリンダーと、水を入れて混ぜるビーカーでは、目盛りの役割や細かさが違います。
• 目盛りを順序よく読みます。単位、数字のある目盛りの差、間の区切り数、読み取る位置を順に確認すると、思い込みによる読み違いを減らせます。
• 上皿てんびんのつり合いを判断します。分銅の合計だけでなく、針の振れ方、薬包紙の重さ、測定前の調整にも目を向けます。
• 顕微鏡の倍率と見える範囲を区別します。倍率が高くなると物は大きく見えますが、一度に見える標本の範囲は狭くなります。
• 操作の理由を具体的に書きます。「正確に測るため」で終えず、何をそろえ、どのような読み違いや破損を防ぐのかを説明します。

これまでに学んだ長さや温度の測定、植物や水中の生き物の観察が土台です。算数で学ぶ等しい間隔の目盛りや割合も使います。名前の知識、図を読む力、計算する力を別々にせず、実験の目的に合わせて組み合わせることがこの単元の目標です。

基本の考え方

メスシリンダーは器具の置き方から読む

メスシリンダーは、液体の体積を測る器具です。細長い筒に目盛りがあり、水平で安定した台に立てて使います。手に持って傾けたまま読むと、液面と目盛りの位置関係が変わります。目を合わせる前に、器具そのものの置き方を確かめる必要があります。

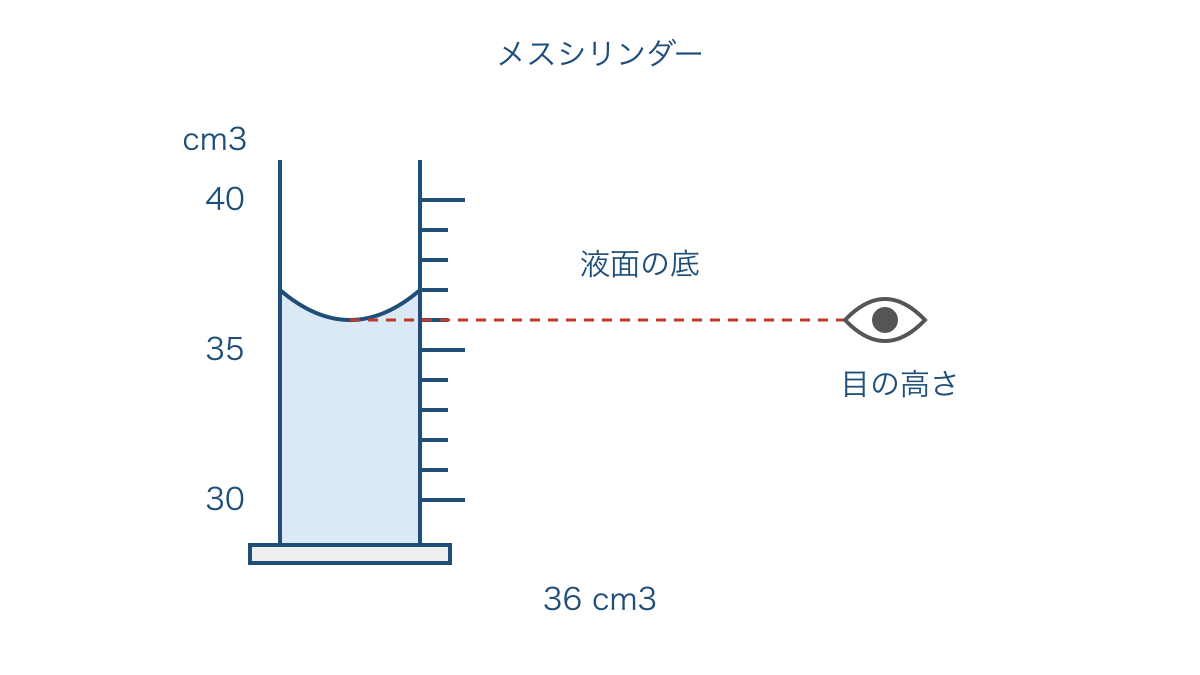

水のようにガラスをぬらす液体では、液面のふちが少し上がり、中央がへこみます。透明な水を読むときは、このへこんだ液面の最も低いところに目の高さを合わせます。ふちの高いところではありません。図1のように、液面の底と目を水平にそろえて読むことが基本です。

図1では、30 cm3 と40 cm3 の間が10等分されています。したがって、最小の1区切りは、（40 − 30）÷ 10 ＝ 1 cm3 です。液面の底は36 cm3 の位置にあります。液面のふちがそれより高く見えても、ふちの高さを答えにはしません。

斜め上や斜め下から見ると、手前の目盛りと奥にある液面の底の重なり方が変わります。このような見る位置によるずれを視差といいます。「目を水平にする」と覚えるだけでなく、「液面の底と目盛りを同じ高さで対応させる」と言い直すと、理由がはっきりします。

液体の体積は、器具によって mL と表示されることもあります。1 mL ＝ 1 cm3 なので、36 mL は36 cm3 です。ただし、体積が36 cm3 だから、どの液体でも重さが36 g になるわけではありません。体積と重さは別の量です。水の重さを使う計算では、問題で与えられた条件を確かめます。

実物の目盛りを読むときは、最小目盛りの間も目分量で読み取る場合があります。例えば1目盛りが1 cm3 なら、その10分の1程度まで見当をつけて記録することがあります。一方、問題の図が整数の位置だけを示している場合は、示された位置と解答の指示に従います。図から判別できない細かさまで数字を作らないことも、正しい読み取りの一部です。

上皿てんびんは比べる条件をそろえる

上皿てんびんは、左右の皿にのせた物をつり合わせ、分銅と比べて重さを測る器具です。使う前には、水平で安定した場所に置き、両方の皿に何ものせない状態でつり合いを確かめます。つり合っていなければ、調節ねじで調整します。測る物をのせてから調節ねじで針を中央に戻してはいけません。それでは、物の重さを分銅と比べる準備そのものが崩れます。

つり合いは、針が中央で完全に静止した瞬間だけで判断するものではありません。針が中央をはさんで左右にほぼ同じ幅で振れるかを見ます。針が中央を一度通っただけなら、片側に偏って振れている途中かもしれません。動きの中心がどこにあるかが判断の要点です。

重さのわからない物を測るときは、測る物を一方の皿にのせ、もう一方に分銅をのせます。右利きの人は分銅を扱いやすい右の皿に、左利きの人は扱いやすい左の皿に分銅を置くと操作しやすくなります。分銅はピンセットで扱い、手の汚れや汗が付くのを防ぎます。左右の場所の丸暗記よりも、物と分銅を別々の皿で比べていることを先に押さえましょう。

分銅は大きいものから試します。重すぎて分銅側が下がったら、その分銅を外して、次に小さいものを試します。足りないときに小さい分銅を加え、つり合う組み合わせを探します。実験中は机やてんびんを揺らさず、測る物を乱暴に落とさないようにします。

粉末を量り取るときは、皿に直接のせず、薬包紙などを使います。左右に同じ重さの薬包紙をのせてつり合いを確かめておけば、紙の重さを左右で打ち消せます。ただし、「紙が1枚ずつある」だけでは不十分です。大きさや種類が違って重さが異なれば、粉末以外の違いも含めて比べてしまいます。

顕微鏡と加熱器具は順序に理由がある

顕微鏡では、接眼レンズを目でのぞき、対物レンズを観察する物の近くに置きます。全体の倍率は、接眼レンズの倍率 × 対物レンズの倍率です。10倍の接眼レンズと4倍の対物レンズなら、10 × 4 ＝ 40 で40倍になります。倍率を足すのではなく、2つのレンズで順に拡大することに注目します。

観察は低倍率から始めます。広い範囲を見渡せるため、見たい物を見つけやすいからです。まず低倍率でピントを合わせ、見たい物を視野の中央に移してから高倍率へ切り替えます。高倍率にすると、同じ種類の顕微鏡で同じ接眼レンズを使う場合、見える範囲は狭くなり、一般に視野は暗くなります。大きく見えることと、広く見えることを分けて考えます。

学校で使う上下左右が逆に見える光学顕微鏡では、プレパラートを右に動かすと、視野の像は左に動きます。視野の右側にある像を中央へ移したいなら、プレパラートを右に動かします。像を動かしたい向きと、手で動かす向きは反対です。見たい物を中央に置かずに高倍率にすると、視野の外へ出て見失うことがあります。

ピント合わせも機種に合う方法で行います。対物レンズとプレパラートを近づけるときは、横から距離を見て、ぶつけないようにします。その後、接眼レンズをのぞきながら、両者をゆっくり遠ざける方向で調節します。ステージを動かす機種と鏡筒を動かす機種があるので、「ねじを時計回り」とだけ覚えるのは避けましょう。高倍率では大きく動かす粗動ねじをむやみに回さず、指導者の説明に従って微調整します。反射鏡のある機種でも、太陽を直接向けて光源にしてはいけません。

ガスバーナーは、燃料のガスと空気を混ぜて燃やす加熱器具です。ガス調節ねじは主にガスの量を、空気調節ねじは混ぜる空気の量を変えます。ガスの量で炎の大きさを整え、空気の量で燃え方を整える、と役割を分けて理解します。一般的な学校用では、空気が不足すると黄色く光る炎になり、適切な空気を混ぜると青い炎になります。青い炎でも高温なので、見えにくいから安全とはいえません。

実際の点火は、教員などの指導者が安全確認を行う場面に限ります。長い髪や袖をまとめ、周囲の燃えやすい物を片づけ、接続部や元栓、調節ねじの状態を確認してから、機種ごとの手順に従います。一般的なマッチで点火する学校用の手順では、調節ねじが閉じていることを確かめ、元栓を開き、火のついたマッチを筒の口に近づけてから、ガスを少しずつ出します。点火後はガス量を整え、ガス調節ねじが一緒に回らないよう押さえながら空気を調節します。

消すときは、一般的には空気調節ねじ、ガス調節ねじの順に閉じ、最後に元栓を閉じます。器具の説明や学校の手順がある場合はそれに従います。点火しない、途中で消える、ガスのにおいがするなどの異常があれば、ガスを止めて指導者に知らせ、むやみに点火を繰り返しません。家庭学習では、図や文章で操作の理由を確かめる範囲にとどめ、点火の再現は行わないようにします。

例題で解き方を確かめる

例題1　液面のどこを読むか

図1のメスシリンダーには水が入っています。30 cm3 と40 cm3 の間は10等分され、へこんだ液面の最も低いところは30 cm3 から上へ6区切りの位置です。水の体積はいくらですか。また、どこに目の高さを合わせますか。

1. 単位を確かめます。求めるのは水の体積なので、答えの単位は cm3 です。数字だけを書かず、何の量を表しているかを明確にします。
2. 1区切りの量を求めます。目盛りの差10 cm3 を10等分しているので、1区切りは1 cm3 です。数字のない短い線も1つの区切りを表します。
3. 下の数字から数えます。30 ＋ 1 × 6 ＝ 36 なので、体積は36 cm3 です。線を何本数えたかではなく、30の線から間をいくつ進んだかを見ます。
4. 読む位置を言葉で確かめます。水の液面はへこんでいるため、その最も低いところに目の高さを合わせます。液面のふちではないことまで説明します。

答え：36 cm3。目の高さは、へこんだ液面の最も低いところに合わせます。

例題2　分銅の合計から重さを求める

測る物を左の皿にのせ、右の皿に20 g、5 g、2 g、500 mg の分銅をのせると、針が中央をはさんで左右に同じ幅で振れました。両方の皿には何も敷いていません。物の重さは何 g ですか。

1. つり合いの条件を確かめます。左右の振れ幅が同じなので、針の動きの中心は中央です。この状態なら、物と分銅の重さが等しいと判断できます。
2. 分銅の単位をそろえます。1000 mg ＝ 1 g なので、500 mg ＝ 0.5 g です。500という数字の大きさにつられて、500 g として足さないようにします。
3. 分銅をすべて足します。20 ＋ 5 ＋ 2 ＋ 0.5 ＝ 27.5 です。今回は紙や容器がないので、紙や容器の重さを引く操作は必要ありません。

答え：27.5 g です。

もし容器に入れた物を測ったなら、分銅の合計は容器と中身の合計になります。中身だけを求めるには、容器の重さを差し引く必要があります。同じ足し算でも、てんびんの皿に実際に何があるかによって、求められる量が変わることに注意しましょう。

例題3　顕微鏡の倍率と視野を表で考える

接眼レンズを10倍のままにして、対物レンズを4倍から10倍へ変えました。対物レンズが4倍のとき、視野の直径に当たる標本上の長さは5 mm でした。同じ接眼レンズで、視野の直径に当たる標本上の長さは全体の倍率に反比例するものとします。変更前後の倍率と、変更後に見える範囲の直径を求めましょう。

1. 変更前後の倍率を求めます。変更前は10 × 4 ＝ 40倍、変更後は10 × 10 ＝ 100倍です。視野を比べる前に、全体の倍率をそろった形で表します。
2. 倍率の変化を調べます。100 ÷ 40 ＝ 2.5 なので、見える像の長さは2.5倍になります。大きく見える分だけ、同じ視野の円に収まる標本の範囲は狭くなります。
3. 見える範囲の直径を求めます。5 ÷ 2.5 ＝ 2 なので、変更後の直径は2 mm です。像の長さと見える範囲の直径を、同じ向きに増やさないようにします。

答え：変更前は40倍、変更後は100倍で、変更後の視野の直径に当たる標本上の長さは2 mm です。

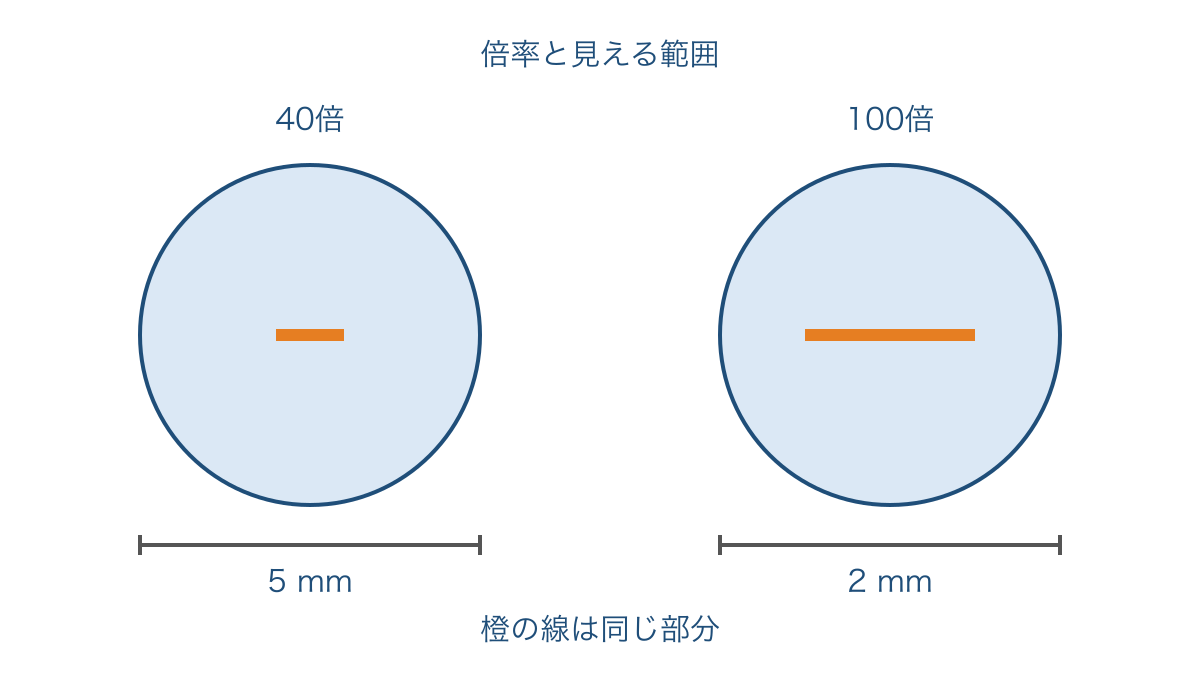

図2のように、のぞいたときの視野の円を同じ大きさで表すと、同じ標本の一部分が高倍率では大きく見えます。図中の橙色の線分は同じ部分を表し、右は左の2.5倍の長さです。円の下に示す5 mm と2 mm は、紙面の円の大きさではなく、標本上で見える範囲の直径です。

範囲の面積まで問われた場合は、直径の比を2回掛けます。直径が2 ÷ 5 ＝ 0.4倍なので、面積は0.4 × 0.4 ＝ 0.16倍、つまり元の16％です。「高倍率で個数が減る」という知識だけで個数を決めることはできません。標本が均一に分布しているか、端で切れたものを数えるかなどの条件も必要になります。

例題4　ピント合わせの理由を記述する

顕微鏡で、対物レンズとプレパラートを近づけるときには横から見ます。その後、接眼レンズをのぞきながら両者を遠ざける方向に調節します。この順序にする理由を、レンズとプレパラートの関係がわかるように書きましょう。

1. 操作で変わるものを見つけます。この場合に変わるのはレンズとプレパラートの距離です。明るさや倍率の問題ではないと分けることで、理由の取り違えを防ぎます。
2. 逆の操作をした場合を考えます。のぞきながら近づけると、両者のすき間を直接見られず、ぶつけるおそれがあります。「危ないから」という言葉を、具体的な接触に置き換えます。
3. 操作と防げることをつなぎます。横から見て距離を確かめ、のぞくときは遠ざけることで、接触を避けながらピントを合わせられます。原因と結果を1つの文にまとめます。

答え：レンズとプレパラートの距離を横から確かめ、のぞくときは遠ざけることで、両者の接触による破損を防ぐためです。

理由を問われたときは、操作の説明をそのまま繰り返しても答えになりません。「横から見るのは、横から見て調節するためです」では、何を防ぐのかが残っています。反対に、理由だけを長く広げて観察全体の目的を書く必要もありません。問われた操作が直接防いでいる失敗を、短く特定しましょう。

つまずきやすいところと直し方

誤り1　目盛りの線の本数を区切り数にする

誤った書き方 → 「30から40まで線が11本あるので、1目盛りは10 ÷ 11 cm3」と書いてしまいます。両端の線を含めて数えたことが原因です。

どこが違うか → 目盛りの値の差を分けているのは線そのものではなく、線と線の間です。両端を含めて11本の線が並んでいれば、その間は10個あります。ものさしでも、0から1 cm までに0の線と1 cm の線の両方がありますが、区間がその分だけ増えるわけではありません。

正しい書き方 → 「30から40までの間は10区切りなので、1区切りは（40 − 30）÷ 10 ＝ 1 cm3」と書きます。迷ったら、隣り合う線の間に小さな弧を描いて、間の数を確かめましょう。液面を読む前にこの計算を済ませると、数字の当て推量を避けられます。

誤り2　片側にだけ紙を敷いて分銅の重さを答える

誤った書き方 → 「左に薬包紙と粉末、右に10 g の分銅をのせてつり合ったので、粉末は10 g」と書いてしまいます。粉末を汚さない工夫はできていても、紙の重さを忘れています。

どこが違うか → 左の皿には粉末と紙の両方があります。紙の重さを0.8 g とすると、粉末は10 − 0.8 ＝ 9.2 g です。薬包紙が軽くても、重さを比べる対象から消えるわけではありません。「薄いから数えなくてよい」と判断するのは誤りです。

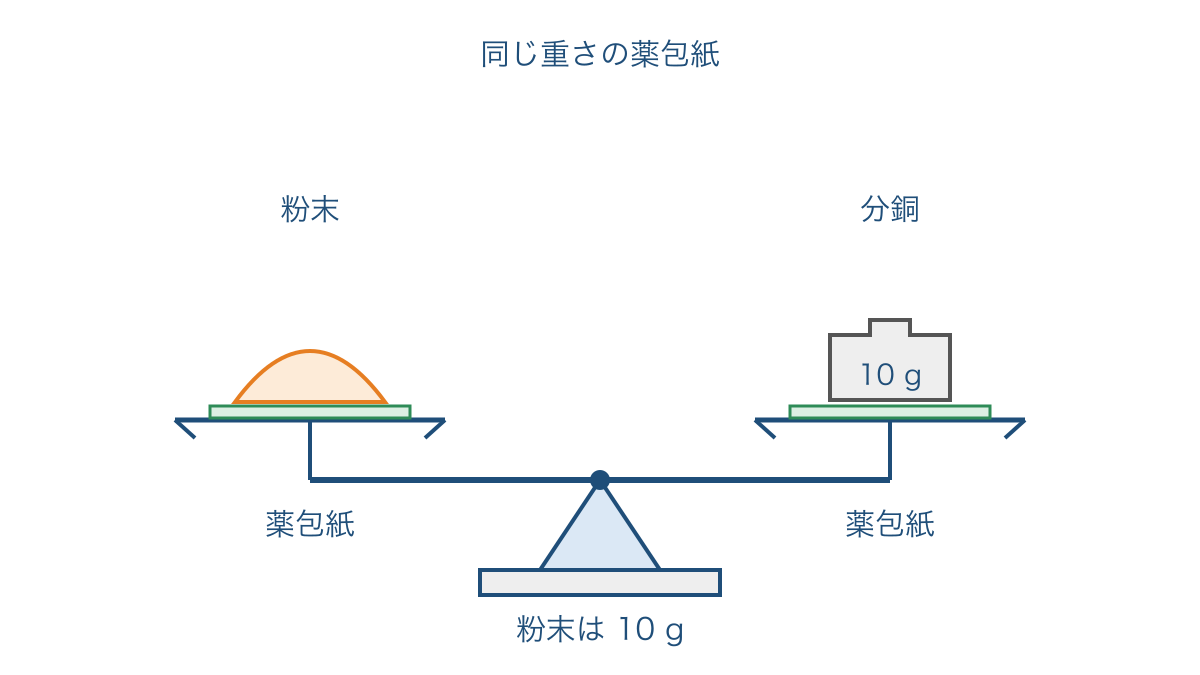

正しい書き方 → 「左右に同じ重さの薬包紙をのせ、右に10 g の分銅をのせて、左へ粉末を少しずつ加える」とします。図3のように紙の重さが左右で等しければ、つり合ったときの粉末の重さは分銅と同じ10 g です。粉末を加えすぎたときも、てんびんの調節ねじを動かして帳尻を合わせてはいけません。

図3は左右の皿までの距離が等しいてんびんを模式的に表しています。両皿の紙は同じ重さであることを前提にしています。実際には、まず紙だけの状態でつり合いを確かめてから、分銅と粉末をのせる順序です。

誤り3　観察した事実と理由を混ぜる

誤った書き方 → 「空気を増やすと温度が高くなった」と、炎の色しか観察していないのに、温度を測ったように書いてしまいます。知っている性質と、その場で見たことが混ざっています。

どこが違うか → 直接観察したことが「黄色い炎が青い炎に変わった」なら、それが結果です。空気を混ぜると燃え方が変わるという説明は、その結果を考えるための知識です。問いが「炎の様子」を求めているのか、「空気を調節する理由」を求めているのかによって、答える内容が違います。

正しい書き方 → 観察結果なら「空気を調節すると、黄色い炎が青い炎に変わりました」と書きます。理由なら「ガスが燃えるのに必要な空気を適切に混ぜるためです」と書きます。家庭で再現して確認する必要はありません。問題文や実験記録のうち、実際に観察した情報に印を付けるだけでも、結果と説明を分ける練習になります。

ここで手が止まるなら、止まった単元まで一緒に戻ります。学年別個別指導コース／お問い合わせ

練習問題

練習1

メスシリンダーの20 cm3 と30 cm3 の間が5等分されています。水の液面の最も低いところが、20 cm3 から上へ3区切りの位置にあります。水の体積と、読むときの目の位置を答えましょう。器具は水平な台に立ててあります。

練習2

上皿てんびんの左右に同じ重さの薬包紙をのせ、つり合いを確かめました。左に粉末、右に10 g、2 g、200 mg の分銅をのせるとつり合いました。粉末の重さは何 g ですか。薬包紙1枚の重さは0.6 g とします。

練習3

接眼レンズが10倍、対物レンズが10倍の顕微鏡で観察しています。対物レンズを40倍に変えると、全体の倍率は何倍になりますか。また、変更前に視野の直径に当たる標本上の長さが2 mm だった場合、変更後は何 mm ですか。同じ接眼レンズで、見える範囲の直径は全体の倍率に反比例するとします。

練習4

学校で使う、上下左右が逆に見える顕微鏡で、見たい像が視野の右上にあります。像を中央に移すには、プレパラートをどちらへ動かしますか。また、高倍率に変える前に中央へ移す理由を書きましょう。

答えと解説

練習1の答え：26 cm3。目の高さを、へこんだ液面の最も低いところに合わせます。1区切りは（30 − 20）÷ 5 ＝ 2 cm3 なので、20 ＋ 2 × 3 ＝ 26 cm3 です。短い線1つ分をいつも1 cm3 と決めつけないことがポイントです。

練習2の答え：12.2 g。200 mg は0.2 g なので、分銅の合計は10 ＋ 2 ＋ 0.2 ＝ 12.2 g です。左右には同じ0.6 g の紙があるため、紙の分は打ち消せます。12.2 g からさらに0.6 g を引く必要はありません。

練習3の答え：400倍、0.5 mm。変更後の倍率は10 × 40 ＝ 400倍です。変更前の100倍に比べて4倍になるので、視野の直径に当たる標本上の長さは2 ÷ 4 ＝ 0.5 mm になります。倍率が4倍だから視野も4倍、としないようにしましょう。

練習4の答え：プレパラートを右上へ動かします。高倍率にすると見える範囲が狭くなり、中央から離れた像を見失いやすくなるためです。像は左下へ動かしたいので、手は反対の右上へ動かします。最初は少しずつ動かして、像の移動を確認することも必要です。

次の単元へのつながりと家庭での確かめ方

メスシリンダーの読み方は、物を水に沈めて体積を求める実験や、集めた気体の体積を比べる実験につながります。上皿てんびんで何を量っているかを区別する力は、水溶液の濃度や燃焼前後の重さを考える土台です。顕微鏡で見える範囲を意識できると、植物や小さな生き物の観察記録にも位置や倍率を書き添えられます。

家庭では、保護者と一緒にそれぞれ5分程度で次の2つを確かめられます。1つ目は、紙に20と30の目盛りを描き、その間を5等分して、互いに読み取る位置を出し合う方法です。「1区切りは何か」を先に説明してから数値を答えると、目盛りを読む手順が定着します。図1を使って、液面の底とふちの違いも指で示してみましょう。

2つ目は、紙に同じ大きさの円を2つ描き、一方に小さい葉の形、もう一方にその一部を大きく描く方法です。倍率が上がると葉は大きく見える一方、円に入る範囲は狭くなることを、お子さま自身の言葉で説明してもらいます。ガラス器具や火を使わずに、見える大きさと範囲の違いを確かめられます。

個別指導では、答えだけを直す前に、単位の読み取り、線と区切りの違い、皿にのっている物の区別まで戻って確かめます。記述で止まる場合は、「何をしたか」「何が変わるか」「何を防ぐか」を口頭でつないでから文章にします。

まとめ

器具を正しく使うとは、手順を最後まで唱えられることだけではありません。液面のどこを読むのか、紙の重さはどちら側にあるのか、倍率を変えたら標本のどの範囲が残るのかを、図と数字で確かめられることです。答えが違ったときにも、操作と結果の間をたどれば、直す場所を見つけられます。

「正確に測るため」という言葉の先に、視差、余分な重さ、見失う範囲といった具体的な原因を書き添えてみましょう。操作の理由を説明できる一文が、実験の結果を信頼できる根拠になります。
