【生物】バイオテクノロジーを図解で総まとめ—PCR・電気泳動・制限酵素と組換え・ゲノム編集・応用と課題｜武蔵野個別指導塾

PCRの増幅数、電気泳動のバンド、組換えDNAの長さを例題と3枚の図で整理し、塩基配列の読み方からゲノム編集の応用と課題まで自分の言葉で説明する力を養います。

よくあるのは、夏休みの課題の山から生物のプリントを取り出し、PCRの計算はできたのに、その次の電気泳動の図で手が止まるという場面です。「DNAを増やしたのだから、バンドは上に出るのだろうか」と考えると、量と長さが混ざってしまいます。さらに制限酵素やゲノム編集まで並ぶと、どれもDNAを扱う技術なので、名前と目的を結びつけにくくなります。

この単元を読むときは、DNAに対して「増やす」「長さで分ける」「切ってつなぐ」「配列を読む」「狙った場所を変える」のどの操作をしているかを確かめます。操作の前後で何が変わり、何がそのままなのかを追えば、初めて見る実験も整理できます。計算で得た数と図の読み取りを結びつけながら、実験の結果から言えることと言えないことを区別していきましょう。

この単元で身につけること

• PCRの3段階をDNAの性質から説明します。2本の鎖を分け、プライマーを結合させ、新しい鎖を合成する順序と、それぞれの役割をつなげます。
• DNAの増幅数を求めます。最初の分子数とサイクル数を区別し、1サイクルごとに2倍になるという理想条件があるかを確認します。
• 電気泳動のバンドを読み取ります。DNAの移動方向、断片の長さ、バンドの濃さを別々に考え、長さの基準と比較します。
• 遺伝子組換えと塩基配列の決定を説明します。制限酵素、DNAリガーゼ、ベクターの役割を整理し、配列を読む向きにも注意します。
• ゲノム編集の原理と課題を考えます。目的の変化が起きるしくみだけでなく、結果の確認や生物への影響、遺伝情報の扱いまで視野に入れます。

前の単元で学ぶDNAの相補性、複製、転写と翻訳が、ここで扱う技術の土台です。AとT、GとCが対をつくるという性質は、複製の説明だけでなく、目的のDNAを選び出す説明にも使えます。用語を単独で覚えるより、既に知っている細胞のしくみのうち、どの部分を利用した技術なのかを考えると整理しやすくなります。

基本の考え方

PCRは細胞の外で特定のDNA領域を増やす技術です

バイオテクノロジーとは、生物や生物のもつ機能を利用する技術です。発酵の利用も含む広い言葉ですが、この単元では主にDNAを扱う技術を学びます。DNAのうち、特定の範囲を取り出して調べたいとき、試料中の量が少ないと、その後の分析が難しくなります。そこで利用するのが、特定のDNA領域を増幅するPCRです。PCRはポリメラーゼ連鎖反応とも呼ばれます。

PCRには、複製のもとになる鋳型DNA、合成の材料となるヌクレオチド、耐熱性のDNAポリメラーゼ、通常は1対のプライマーなどが必要です。DNAポリメラーゼはDNA鎖を合成する酵素で、プライマーは合成の出発点になる短いDNAです。プライマーの塩基配列を選ぶことで、増幅したい領域の両端を指定します。DNA全体を無差別に同じ割合で増やす技術ではありません。

まず温度を上げ、2本鎖DNAを1本鎖ずつに分けます。この段階を変性といいます。ここでは向かい合う塩基間の水素結合が切れるのであって、DNA鎖そのものを細かく切断するのではありません。次に温度を下げると、プライマーが相補的な配列に結合します。この結合をアニーリングといいます。さらに酵素がはたらく温度にすると、プライマーの端から新しいDNA鎖が伸びます。この段階が伸長です。

新しい鎖は5′側から3′側へ伸長します。そのため、1対のプライマーは反対側の鋳型鎖にそれぞれ結合し、合成が目的領域の内側へ向かう配置になります。2個のプライマーがあるから増幅数をさらに2倍にする、という数え方はしません。1本の2本鎖DNAから2本の2本鎖DNAができることを、1サイクルの増幅として数えます。

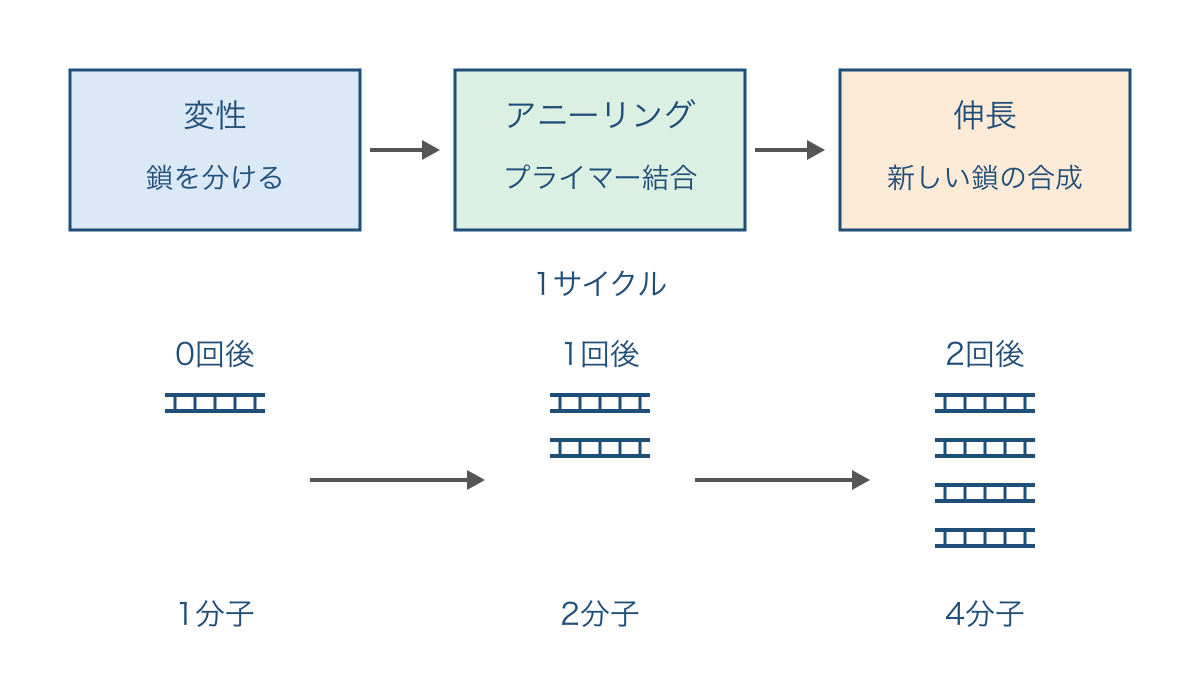

図1のように、変性・アニーリング・伸長を繰り返すと、できたDNAも次のサイクルの鋳型になります。最初の2本鎖DNAが1分子で、毎回すべてが複製されるなら、1サイクル後は2分子、2サイクル後は4分子です。図の短い平行線の組は2本鎖DNAを表し、分子が増える様子を示しています。

初めの分子数をN₀、サイクル数をnとすると、理想条件での分子数はN₀×2ⁿです。ただし、実際には材料の不足や酵素の活性の低下などによって、増幅がいつまでも同じ割合で進むわけではありません。また、長い鋳型から増幅を始める場合、初期には目的領域より長い産物も生じます。問題の「毎回2倍になる」という条件と、「何を分子数として数えるか」を読んでから式を使います。

電気泳動はDNAを主に長さの違いで分けます

電気泳動は、電場中で電荷をもつ物質が移動する性質を利用して、物質を分離する方法です。DNAはリン酸を含む骨格によって負の電荷をもち、ゲル中では陽極、つまり＋極の方向へ移動します。ゲルは細かい網目をもつ物質で、DNA断片が通る際の移動のしやすさに違いが生じます。

通常の条件で直鎖状の2本鎖DNAを比べると、短い断片ほど網目を通り抜けやすく、同じ時間で遠くまで移動します。試料を入れるくぼみをウェル、その試料が移動する縦の区画をレーンといいます。同じ長さの断片が集まって見える帯がバンドです。長さのわかっているDNA断片の混合物であるサイズマーカーを一緒に流すと、試料の長さを推定できます。

2本鎖DNAの長さは塩基対の数で表し、単位にbpを使います。例えば300 bpは300塩基対という意味です。300個のDNA分子があるという意味ではありません。長さと量は別の情報であり、同じ長さのDNAが多い場合、適切な比較条件ではバンドが濃く見えます。濃いから長い、下にあるから量が多い、と読むのは誤りです。

移動距離と断片の長さは、一般に単純な比例関係ではありません。また、環状DNAでは立体的な形によって移動のしかたが変わるため、直鎖状DNAと同じ読み方をそのまま当てはめないようにします。高校の読み取り問題では、直鎖状の断片を同じ条件で比較するという前提を確かめることが出発点になります。

切る・つなぐ・読む・変えるを区別します

制限酵素は、特定の塩基配列を認識してDNAを切断する酵素です。切断のしかたには種類があり、切り口に1本鎖の突出部分ができる場合と、切り口がそろう場合があります。突出部分が互いに相補的なら塩基対をつくって結びつき、その後にDNAリガーゼがDNAの骨格の切れ目をつなぎます。相補的な部分が並んだだけでは、骨格まで完全につながったことにはなりません。

目的のDNAを細胞へ運ぶDNAをベクターといい、細菌の染色体とは別に存在する環状DNAであるプラスミドがよく利用されます。プラスミドと挿入したいDNAを適切な制限酵素で切り、つなぐことで組換えDNAをつくります。組換えDNAを取り込ませた細胞を増やせば、そのDNAも増やせます。このような同じDNAの複製を得る操作をDNAのクローニングといいます。

DNAが細胞へ入ったことと、目的のタンパク質ができることは同じではありません。遺伝子が発現するには、その宿主で転写や翻訳が進むための条件が必要です。真核生物の遺伝子を細菌で発現させる際には、通常、細菌ではイントロンを取り除くスプライシングが行われない点にも注意します。成熟したmRNAをもとに逆転写酵素でつくる相補的DNA、すなわちcDNAを使えば、そのmRNAに対応したイントロンを含まないDNAが得られます。

塩基配列の決定は、DNAのA・T・G・Cの並びを調べることです。教科書で扱うサンガー法では、DNAの伸長を止める特別なヌクレオチドを利用し、終点が1塩基ずつ異なる断片をつくります。それらを長さ順に分け、末端の塩基を短い断片から読むと、新しく合成された鎖の配列がわかります。実際の装置では蛍光を検出する方法も使われますが、問題では末端塩基ごとに分けた4本のレーンとして示されることがあります。

ゲノムとは、生物がもつ遺伝情報の1組です。ゲノム編集は、ゲノム上の狙った位置に変化を起こす技術で、代表例にCRISPR-Cas9があります。目標の配列へ導くガイドRNAとDNAを切断するタンパク質のはたらきを利用し、切断後の細胞の修復過程で塩基の欠失や挿入などを起こします。条件によっては、用意したDNAをもとに狙った配列の変更を行うこともあります。切っただけで希望する配列が必ず完成するわけではなく、できた配列の確認が必要です。

例題で解き方を確かめる

例題1　PCRで増えるDNA分子数

初めに目的の長さの2本鎖DNAが3分子あります。各サイクルで全分子が1回ずつ複製されるとして、5サイクル後の2本鎖DNAの総分子数と、初めからの増加分を求めます。途中でDNAの分解や取り出しはないものとします。

1. 数える対象を「2本鎖DNAの分子」と書きます。1本鎖の本数と混同すると、最後に不要な2倍をかけてしまうためです。
2. 1サイクルごとの分子数を、3→6→12→24→48→96と追います。サイクル0に当たる初めの3分子を、1サイクル後と取り違えないためです。
3. 式で3×2⁵＝96と確かめます。2⁵＝32は増幅倍率であり、最初が3分子なら総数は32分子ではありません。
4. 増加分は96−3＝93と求めます。最終的な総数から初めの数を引くことで、問われた差に答えられます。

答え：総分子数は96分子、初めからの増加分は93分子です。

この問題の「増加分」は、最終的なDNA分子数と初期のDNA分子数の差です。半保存的複製では元の鎖も分子の一部として残るので、新たに合成された1本鎖の数を問う問題とは分けて考えます。指数の計算より先に、単位に相当する「何の数か」を書く習慣が役立ちます。

例題2　電気泳動のバンドから断片の長さを読む

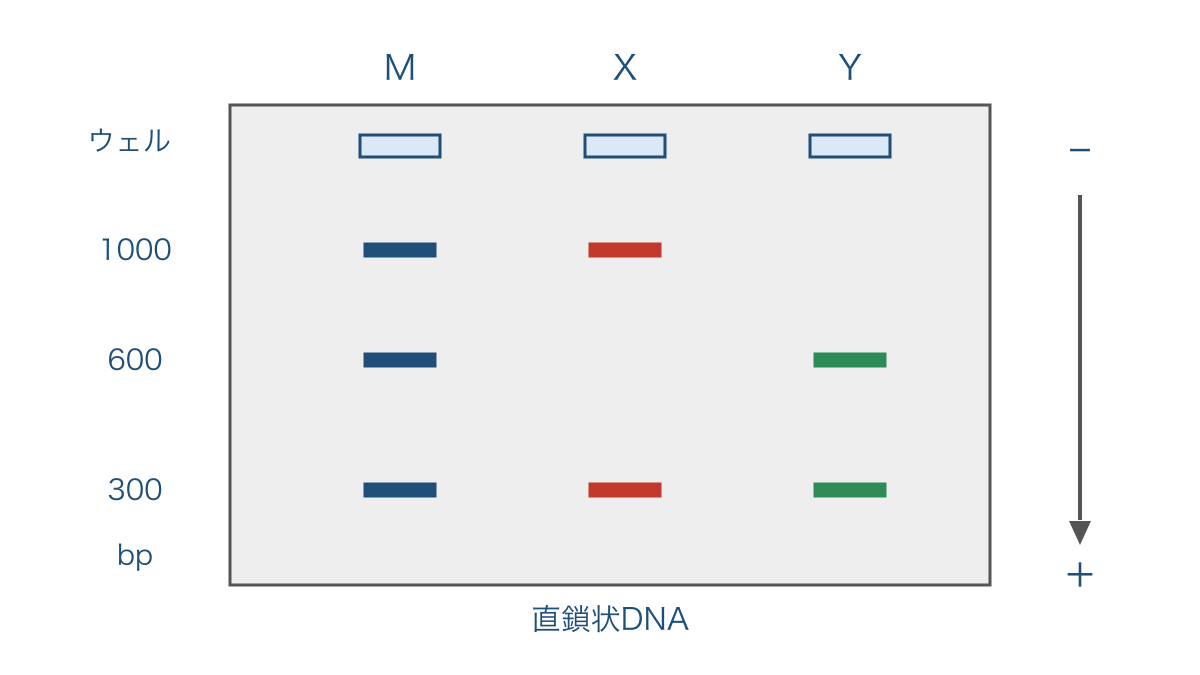

図2は、直鎖状の2本鎖DNAを同じ条件で電気泳動した結果の模式図です。Mはサイズマーカー、XとYは試料です。X、Yに含まれる断片の長さを読み取り、両者について共通に言えることを答えます。図のMの数値は、右側に並ぶ3本の基準バンドの長さを表します。

1. ウェルが上にあり、＋極が下にあることを確認します。DNAは＋極へ進むので、上から下へ、長い断片から短い断片の順に並ぶと判断できます。
2. Mの1000 bp、600 bp、300 bpのバンドの高さをXと比較します。同じ条件で同じ高さまで移動した断片は、ほぼ同じ長さと推定できます。
3. Xは1000 bpと300 bp、Yは600 bpと300 bpと読みます。レーンをまたいで横に比較し、近くの数値を思い込みで拾わないようにします。
4. 共通するバンドが300 bpであると整理します。ただし、長さが等しくても塩基配列が同じとは限らないので、同じ遺伝子があるとは断定しません。

答え：Xは1000 bpと300 bp、Yは600 bpと300 bpの断片を含み、両者に300 bpの断片が共通して見られます。

図2では長さを示す基準位置を模式的に置いてあり、バンド間の距離から比例計算をする図ではありません。例えば1000 bpと600 bpの中間の高さを、そのまま800 bpと読んではいけません。サイズマーカーとの対応を読む問題なのか、与えられた関係を使って数値を推定する問題なのかを区別します。

例題3　プラスミドへの挿入と切断結果

長さ4000 bpの環状プラスミドに、ある制限酵素が認識する場所が1か所あります。この場所を切り、相補的な切り口をもつ1000 bpのDNA断片を1個挿入してつなぎました。つなぎ目の2か所では同じ制限酵素の認識配列が再びでき、ほかに認識部位はないものとします。組換えプラスミドの長さと、その酵素で完全に切断したときの断片の長さを求めます。

1. DNAの形を確認します。環状DNAは1か所を切っても、輪が開いて1本の直鎖状DNAになるだけであり、2断片にはなりません。
2. 組換え後の長さを4000＋1000＝5000 bpと求めます。この問題では塩基の欠失や重複がなく、1個だけ挿入したという条件なので、単純に加えられます。
3. 再びできた認識部位を、挿入した断片の両端に置きます。環状DNAの異なる2か所を完全に切断するため、断片は2個できます。
4. もとのプラスミド部分と挿入部分に戻ると考え、4000 bpと1000 bpと求めます。和が5000 bpになることも確認すると、数え落としに気づけます。

答え：組換えプラスミドは5000 bp、完全切断後の断片は4000 bpと1000 bpです。

ここで得られる長さの組合せは、指定された位置に挿入されたという条件のもとでの答えです。実験では、ベクターだけが閉じ直す場合や、挿入の向きが異なる場合もあります。目的の組換え体ができたかどうかは、導入した細胞を選ぶ操作に加え、切断パターンや塩基配列などを調べて確かめます。

例題4　配列を読む鎖と向きをそろえる

DNAの塩基配列を決める実験で、共通のプライマーから伸びた断片を短い順に調べると、末端の塩基がA、G、T、C、C、Aでした。プライマー部分を除く、新しく合成された鎖の配列を5′→3′で答えます。さらに、この部分と対になる鋳型鎖の配列も5′→3′で答えます。

1. 短い断片の末端から順に読みます。短い断片は合成の早い段階で伸長が止まったものなので、プライマーに近い塩基からわかります。
2. 合成された鎖を5′-AGTCCA-3′と書きます。新しい鎖の伸長方向が5′→3′なので、この順序をそのまま利用できます。
3. 真下に相補的な鋳型鎖を3′-TCAGGT-5′と書きます。DNAの2本の鎖は逆向きに並ぶため、左端を両方5′にしないようにします。
4. 鋳型鎖も5′→3′で答えるため、右から左へ読み直します。相補的な塩基へ置き換える操作と、指定の向きへそろえる操作は別です。

答え：合成された鎖は5′-AGTCCA-3′、対応する鋳型鎖は5′-TGGACT-3′です。

「配列を求める」という言葉だけで、どちらの鎖も同じ答えになるわけではありません。読み取ったものが新しい鎖なのか、求めるものが鋳型鎖なのかを問題文で区別します。片方の鎖を示せばもう片方を推定できますが、その際には相補性と逆向きの関係の両方が必要です。

つまずきやすいところと直し方

誤り1　サイクル数に2をかけてしまいます

誤った書き方は「5サイクル後は、最初の数の2×5＝10倍」です。どこが違うかというと、毎回一定数を足す増え方と、直前の数に同じ倍率をかける増え方を取り違えています。PCRでは前のサイクルでできたDNAも次の鋳型になるため、倍率も繰り返しかけます。

正しい書き方は「理想条件では、5サイクル後は2⁵＝32倍」です。式が思い出せなければ、初めを1として1→2→4→8→16→32と書けば確認できます。ただし、これは理想的な増幅の式であり、実際の測定結果が必ずその値になるという意味ではありません。

誤り2　下のバンドほど長いと考えてしまいます

誤った書き方は「300 bpのバンドは、1000 bpより遠くへ進むのでDNAが長い」です。どこが違うかというと、移動距離の大きさをDNAの長さの大きさに置き換えています。ゲルの網目を通りやすい短い断片ほど遠くまで進むので、対応は逆です。

正しい書き方は「同じ条件で泳動した直鎖状DNAでは、短い断片ほどウェルから遠くへ進む」です。また、バンドが見えない場合にも、目的の配列が絶対に存在しないとは限りません。増幅や検出がうまくいかなかった可能性があるので、既知のDNAで反応が進むことを確かめる陽性対照や、鋳型DNAを入れず混入を調べる陰性対照と比較します。結果の解釈には、試料のレーンだけでなく対照の状態も必要です。

誤り3　制限酵素がDNAをつなぐと考えてしまいます

誤った書き方は「制限酵素が目的の遺伝子をプラスミドにつなぐ」です。どこが違うかというと、切断する酵素と、骨格の切れ目をつなぐ酵素を入れ替えています。制限酵素は配列を認識して切り、DNAリガーゼは切れ目をつなぎます。

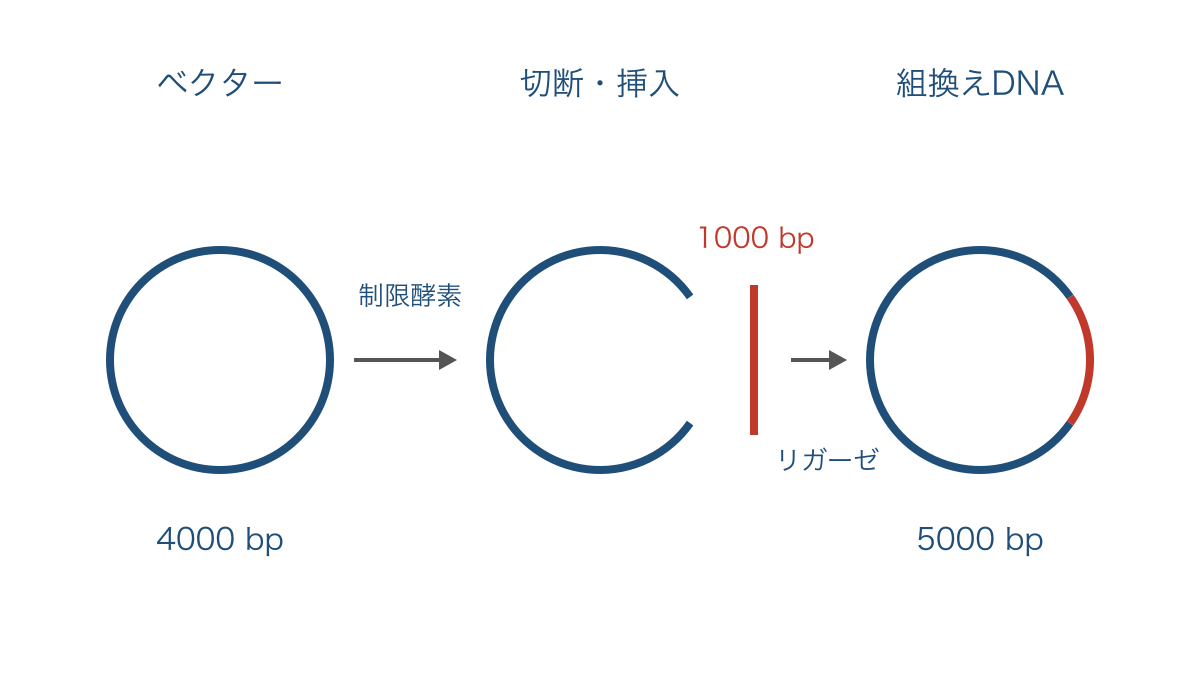

正しい書き方は「適切な制限酵素で切り口を用意し、DNAリガーゼでDNAの骨格をつなぐ」です。図3のように、環状ベクターを開く操作、挿入するDNAを用意する操作、つなぐ操作を分けると役割がはっきりします。図の円弧や直線の長さは塩基対数に比例させたものではなく、紺がベクター由来、赤が挿入DNA由来であることを示す模式図です。

図3の5000 bpという数値は、4000 bpと1000 bpを足した結果です。遺伝子組換えは目的のDNAを別のDNAへ組み込む方法として学びますが、ゲノム編集はゲノム上の標的部位に変化を起こす点に注目します。ただし、ゲノム編集でもDNAの挿入を行う場合があるので、両者を「外来DNAが入るかどうか」だけで完全に分けるのは適切ではありません。

応用を考えるときは確認する内容も具体化します

遺伝子組換えは、有用なタンパク質の生産や農作物の形質の改変などに利用されます。PCRや塩基配列の決定は、生物の同定、遺伝情報の比較、目的の配列の有無を調べることなどに役立ちます。技術の名前を並べるだけでなく、「必要な量を用意してから配列を読む」のように、複数の操作をつなげて考えると応用の目的が見えてきます。

ゲノム編集では、標的以外の場所に変化が生じるオフターゲットや、狙った場所でも意図と異なる変化が生じる可能性を確認します。また、DNAの変化が確認できても、目的の性質がそのまま現れるとは限りません。生物の形質は複数の遺伝子や環境の影響を受ける場合があるため、配列の検査と性質の検査は分けて考えます。

課題には、生態系への影響、遺伝情報のプライバシー、技術の利益や負担を誰が受けるかという問題があります。人の生殖細胞や受精卵に関わる変更は、将来の世代に受け継がれる可能性があるため、体細胞への変更とは影響の範囲が異なります。「便利だから使う」「DNAを変えるから危険」と一語で結論づけず、何を変え、どこへ広がり、誰に関わるのかを区別して考えることが倫理の学習につながります。

練習問題

練習1

目的の長さの2本鎖DNAが初めに5分子あり、理想条件で4サイクルのPCRを行います。総分子数と、初めの何倍になったかを答えます。また、5サイクル目が同じ条件で進んだときの総分子数も求めます。数える対象はすべて2本鎖DNAです。

練習2

図2のXとYを比べます。ウェルから最も遠くまで進んだ断片は何bpですか。XとYでそのバンドの位置が一致することだけから「塩基配列も同じ」と言えますか。さらに、同じ長さのバンドを同じ染色・撮影条件で比較し、検出が飽和していなければ、濃いバンドは主に何が多いと考えられますか。

練習3

長さ3600 bpの環状DNAを、異なる3か所で完全に切断しました。断片のうち2個は600 bpと1000 bpです。断片は全部で何個でき、残りの断片は何bpですか。また、同じ長さの直鎖状DNAを内部の異なる3か所で完全に切断したときには、何個の断片になりますか。

練習4

共通のプライマーから伸びたDNA断片を短い順に調べると、末端塩基はT、A、C、G、G、Aでした。プライマーを除く合成鎖と、それに対応する鋳型鎖の配列を、それぞれ5′→3′で答えます。末端塩基を長い断片から読むと何を取り違えるのかも説明します。

答えと解説

練習1の答えは、4サイクル後が80分子、増幅倍率は16倍、5サイクル後が160分子です。4サイクル後は5×2⁴＝5×16＝80と計算し、さらに1サイクル進むと80×2＝160です。初めの分子数は総数に関わりますが、同じ理想条件で同じ回数だけ反応させたときの倍率には関わりません。

練習2の答えは、300 bp、塩基配列が同じとは言えない、同じ長さのDNAの量が多い、です。バンドの位置は主に断片の長さについての情報であり、塩基の並びを直接示しません。同じ長さならDNA量の違いは分子数の違いにも対応しますが、濃さを比較するには染色や検出の条件をそろえる必要があります。

練習3の答えは、環状DNAでは3個、残りは2000 bp、直鎖状DNAでは4個です。残りの長さは3600−600−1000＝2000と求めます。環状DNAでは最初の切断が輪を開くために使われますが、直鎖状DNAでは最初の切断から断片数が1個増えるという違いがあります。

練習4の答えは、合成鎖が5′-TACGGA-3′、鋳型鎖が5′-TCCGTA-3′です。合成鎖の下に並べると、鋳型鎖は3′-ATGCCT-5′となります。長い断片から読むと、合成された鎖をプライマーから遠い側から読むことになり、5′→3′の順序を取り違えます。

次の単元へのつながりと家庭での確かめ方

この単元は、DNAの違いを調べて遺伝や進化を考える学習につながります。また、同じゲノムをもつ細胞でも発現する遺伝子が異なるという知識は、目的の遺伝子を導入しただけで性質が必ず現れるわけではない理由を考える土台になります。DNAの情報、細胞での発現、個体の形質という段階を分けておくと、実験の目的を見失いにくくなります。

家庭では、次の2つを合わせて5分程度で確かめられます。1つ目は、紙に「DNAの量・長さ・配列」の3項目を書き、PCR、電気泳動、塩基配列の決定が主にどの情報を扱うか説明する方法です。2つ目は、輪と直線を描き、それぞれに切断位置を2か所書いて、できる断片数を指でたどる方法です。実際の薬品や装置を使わず、操作前後の変化を紙の上で確かめます。

個別指導で読み違いを確かめるときは、PCRの公式へすぐ戻るのではなく、1本鎖と2本鎖、相補性、DNA合成の方向のどこで混同したかまで戻ります。保護者の方がお子さまの説明を聞く場合も、用語を何個言えたかより、「その図から、どこまで判断したのか」に注目すると理解の状態を捉えやすくなります。

まとめ

バイオテクノロジーの問題では、技術の名前を知っていることと、結果を説明できることの間にもう1段階あります。それは、何を測った結果なのかを確かめることです。300 bpのバンドを見て長さを読み取ることはできますが、その塩基配列まで決めるには別の情報が必要です。こうした境界を自分で示せると、実験考察の文章は具体的になります。

DNAを増やせても、そこから言えることまで自動的に増えるわけではありません。1本のバンドから言える範囲を守る姿勢が、生命を扱う技術を理解する土台です。
